HSD_(High Speed Data) - Step 7 BD010

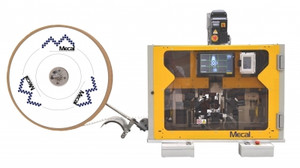

El Body Station, el 7° paso de la línea de producción de alambre Mecal HSD (High Speed Data) está compuesto por: - Una prensa P107C - Un aplicador magnum especial - Una cortadora de tiras - Un sistema de visión compuesto por tres cámaras de video. Gracias a su sistema de visión, la máquina realiza una comprobación del correcto posicionamiento e integridad de los pines en el interior del aislador, verificando además que el cuerpo ha sido encajado sobre el aislador.
Una vez superada la fase de control, la máquina procede al prensado y aplastado de terminales. El equipo electrónico permite visualizar justo a tiempo el proceso de verificación al inicio del ciclo. La calidad del proceso es controlada por las fibras ópticas y por el sistema de visión que verifica la posición correcta de los hilos, también desde una celda de carga presente en la prensa capaz de monitorear cada crimpado individual.
La estación está equipada con una carcasa neumática que permite al operador insertar el alambre, cerrando completamente el área de trabajo después de la activación del interruptor de inicio del ciclo de dos manos.
